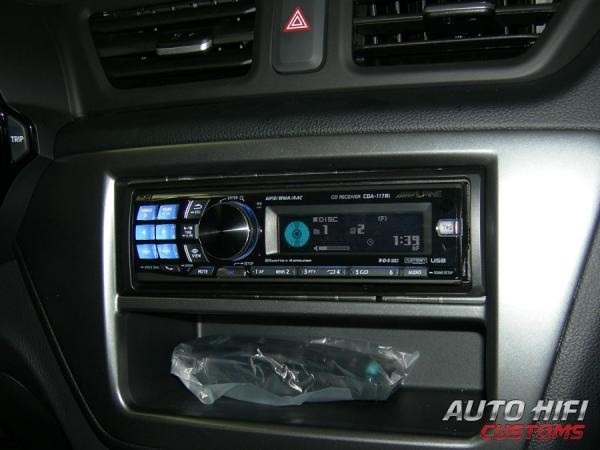

   В начале года приобрел автомобиль KIA RIO 2011 (она же K2) и при покупке предлагали установить на нее штатное головное устройство (ГУ), которое, по словам менеджеров стоит порядка 50 тысч. рублей. Собственно, вид ее меня не очень впечатлил, да и 50 тонн за кнопку запуска двигателя и магнитолу не хотелось отдавать. Ладно бы если бы там было: GPS, камера заднего вида, интернет-браузер, DVD-видео и другая требуха. Но ведь не было этого в штатной ГУ-шке. Да и монохромный дисплей, б-р-р-р-р, прошлый век. Так вот, решил я брать свою машину без магнитолы. Когда получил машину, там была заглушка с разъемом под магнитолу 1-DIN. Вот так она выглядела:



устанавливаем магнитолу



Изначально, выглядела она так, когда я ее снял. Понятное дело, чтобы вставить 2-х DIN-овую магнитолу, нужно либо покупать новую рамку (которых я не нашел в продаже), либо что-то делать со старой.



 Первый вопрос нужно было решить с проводами: ведь провода резать нельзя — якобы с гарантии проводку снимут. Поэтому, было принято решение провода не трогать и подобрать нужный переходник, за которым я отправился на Радиорынок. Цены, скажу я вам, сильно отличаются, кто-то требовал за переходник 700 руб, а кто-то, всего 300. Ну, понятное дело, купил тот что дешевле.  В машине был такой разъем:



устанавливаем магнитолу



А в магнитоле был такой разъем (ISO-шный, стандартный):



устанавливаем магнитолу



Хорошо, проблему с проводами решили, теперь надо как — то снять эту рамку для магнитолы. Тем более, машина новая, боишься что-нибудь сломать по-незнанию. Как снял ее я? Сверху рамки есть защелки, которыми она цепляется за панель. Отщелкнуть их вместе с 1-Диновой рамкой крайне тяжело. Я не смог этого сделать, хотя пишут, что сложно, но можно. Так вот, я просто отогнул железную рамку вот так, как показано на рисунке красной линией.



устанавливаем магнитолу



После этого, пальцы без проблем нащупывают защелки крепления к панели. Отщелкивать эти защелки нужно движением пальцев вниз. Всего защелок 3. На фото они обозначены красным.



устанавливаем магнитолу в KIA RIO 2011



Когда защелки отщелкнуты, аккуратно, не ломая другие, по часовой стрелке придерживая отверткой, отщелкиваем все по-очереди. Я это делал по часовой стрелке. И вот, панелька снята.



устанавливаем магнитолу в KIA RIO 2011



После этого, откручиваем рамку крепления магнитолы, которая прикручена двумя шурупами. Теперь пришел черед переходной рамки для магнитолы от 1-DIN-овой к 2-х DIN-овой. Конечно, существует куча контор, которые делают переходные рамки для магнитол, да и в Интернете можно купить их, но я решил все сделать сам. Причем получилось все довольно надежно. Так вот, я взял старую 1-DIN-овую рамку для магнитолы и обрезал ее, как показано на рисунке:



устанавливаем магнитолу в KIA RIO 2011



Обрезанная магнитольная 1-DIN-овая рамка выглядит так:



устанавливаем магнитолу в KIA RIO 2011



Установленная рамка с магнитолой выглядит так. Стрелкой показаны (за креплениями) где я прикрутил болтами рамку к магнитоле. Крепится она всего двумя болтами (болты расположены за "ушами" рамки).



устанавливаем магнитолу в KIA RIO 2011



А вот вид сверху, как выглядит 1-DIN-овая «обрезанная» рамка на магнитоле сверху.



устанавливаем магнитолу в KIA RIO 2011



Далее пришел черед «обрезки» самой рамки. Сначала откручиваем «карман» и обрезаем его верх и заднюю часть, как показано на рисунке. Потом обрезаем перегородку самой рамки, как показано на рисунке.



устанавливаем магнитолу в KIA RIO 2011

 Все работы по удалению ненужных частей магнитолы проводим с особой аккуратностью, чтобы не поцарапать поверхность рамки, ведь она занимает центральное место в вашем авто и видна она будет абсолютно всем.



Вот еще фотографии, как я обрезал рамку магнитолы.



устанавливаем магнитолу в KIA RIO 2011



устанавливаем магнитолу в KIA RIO 2011



  Хорошо, рамка обрезана и магнитола прикручена, теперь пришел черед шумоизоляции проводки. Дело в том, что провода (переходники, провода на камеру заднего вида), если их не закрепить, будут громыхать об панель, что лично меня раздражает. Поэтому, чтобы по-новому все не разбирать, нужно делать все хорошо. Берем обыкновенную подложку и обматываем ей переходники и все провода.







устанавливаем магнитолу в KIA RIO 2011

 устанавливаем магнитолу в KIA RIO 2011



устанавливаем магнитолу в KIA RIO 2011



После этого, укладываем все заизолированные провода и закрепляем их к внутренней части панели стяжками.





устанавливаем магнитолу в KIA RIO 2011



Когда заизолированные провода закреплены, устанавливаем магнитолу в панель. Прикручиваем двумя шурупами за «уши» рамку.



устанавливаем магнитолу в KIA RIO 2011



  Следует отметить, что при установке магнитолы, задней частью она «ложится» на полку, так вот на эту полку, под магнитолу нужно тоже положить вибропоглощающий материал, например: кусок резины или поролона. Я под магнитолу положил кусок мягкой резины. Красной стрелкой показана полка за магнитолой.



устанавливаем магнитолу в KIA RIO 2011



  Ну вот, магнитола зафиксирована и защищена от вибраций, провода соответствующим образом уложены. Теперь устанавливаем рамку обратно. Делать это нужно с левой стороны, так как загиб рамки не позволяет это делать с другой стороны панели.



устанавливаем магнитолу в KIA RIO 2011



  Так выглядит рамка в панели без рамки от магнитолы. Чтобы вставить магнитольную рамку, нужно вытащить (если она есть) съемную часть магнитолы и аккуратно установить рамку.



устанавливаем магнитолу в KIA RIO 2011



И вот результат двухдневной работы: магнитола установлена, камера заднего вида подключена.



устанавливаем магнитолу в KIA RIO 2011



Советую все работы проводить не торопясь, все делать досконально (разбирать панели-большой гемор), осторожно использовать острые предметы, чтобы не поцарапать поверхности панелей.



устанавливаем магнитолу в KIA RIO 2011



Автор статьи: Афонасьев Владимир

Если возникнут вопросы - пишите, вот моя эл.почта.
